Обзор приточного клапана СВК В-75М

Описание

Стеновые вентиляционные клапаны марки СВК «В-75» предназначены для обеспечения регулируемого притока свежего воздуха в помещения жилых и общественных зданий с естественной или механической вытяжной вентиляцией.

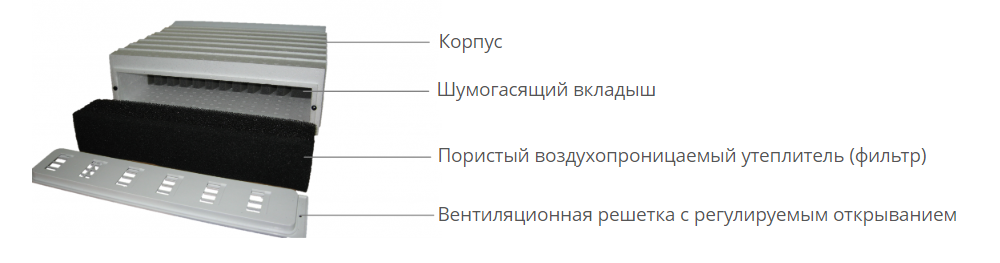

Комплектация

СВК «В-75» состоит из утепленного корпуса (твердый пенополистирол), внутри которого располагаются лепестковый клапан, обеспечивающий запирание устройства при сильных ветровых воздействиях.



Решетка закрепляется на корпусе СВК со стороны вентилируемого помещения. С наружной стороны СВК могут дополнительно оснащаться защитным (монтажным) экраном или вентиляционной решеткой с сеткой.

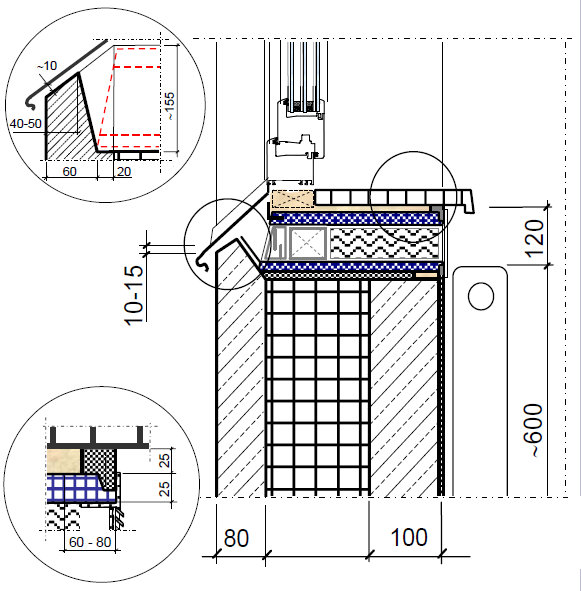

Схема установки клапана в трехслойных стеновых панелях жилых зданий серии 97

Комплектация СВК лепестковыми клапанами различной массы и фильтрами с различным сопротивлением обеспечивает возможность варьирования показателей по расходу приточного воздуха.

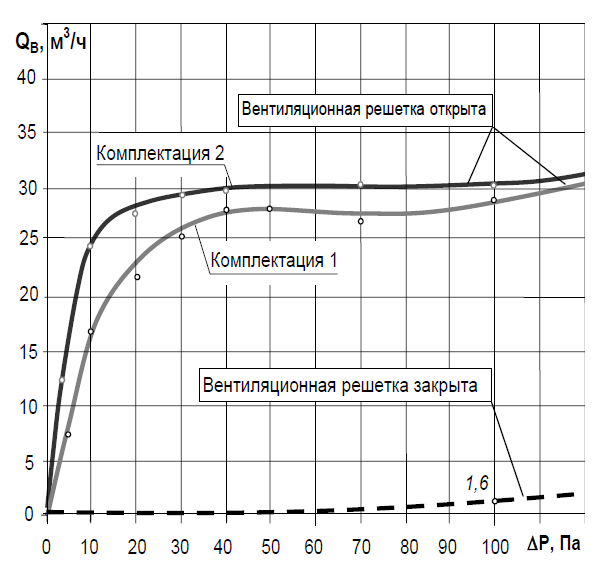

Аэродинамическая характеристика приточного клапана СВК В-75М
(значения расхода воздуха при различных перепадах давлений)

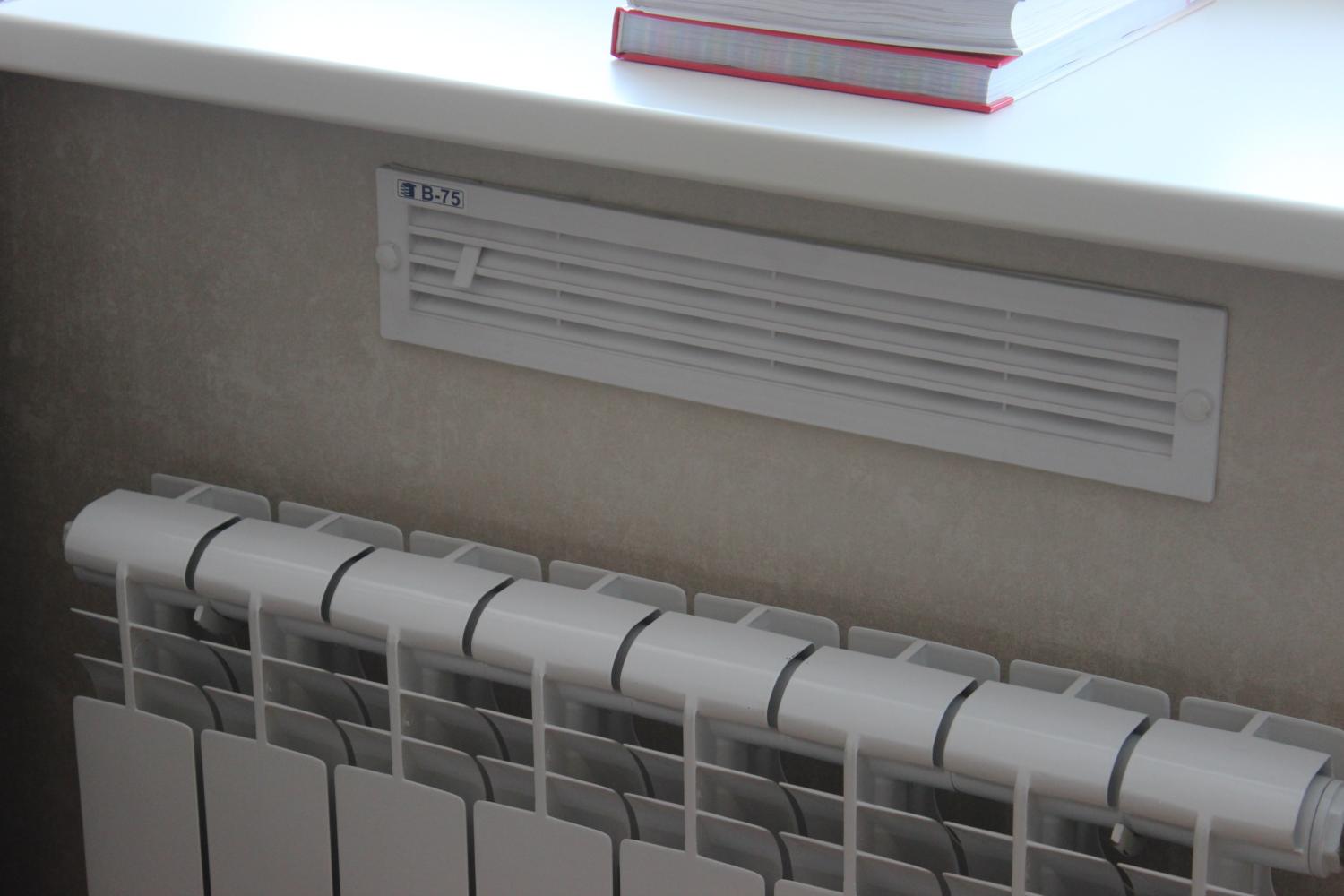

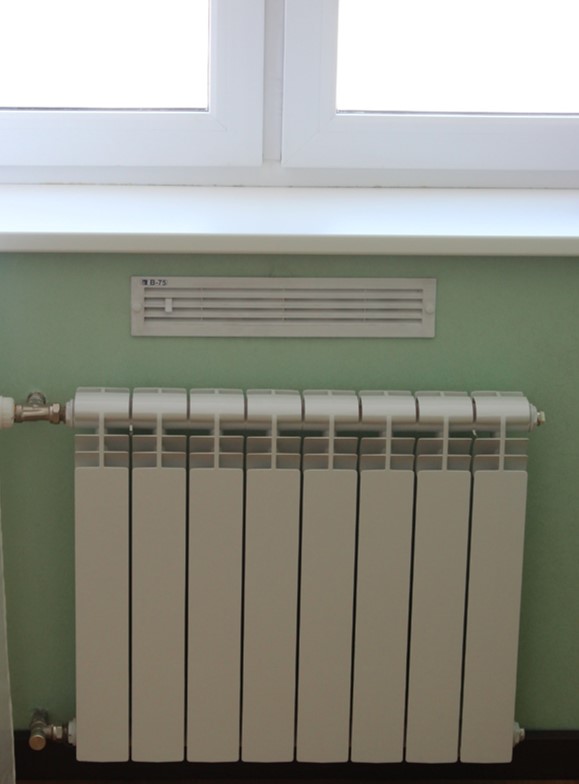

Клапан устанавливается в подготовленный монтажный проем, устроенный в наружной стене здания под подоконником за отопительным прибором. Забор приточного воздуха осуществляется через вертикальный канал из под подоконного слива (базовый вариант) или через вентиляционную решетку.

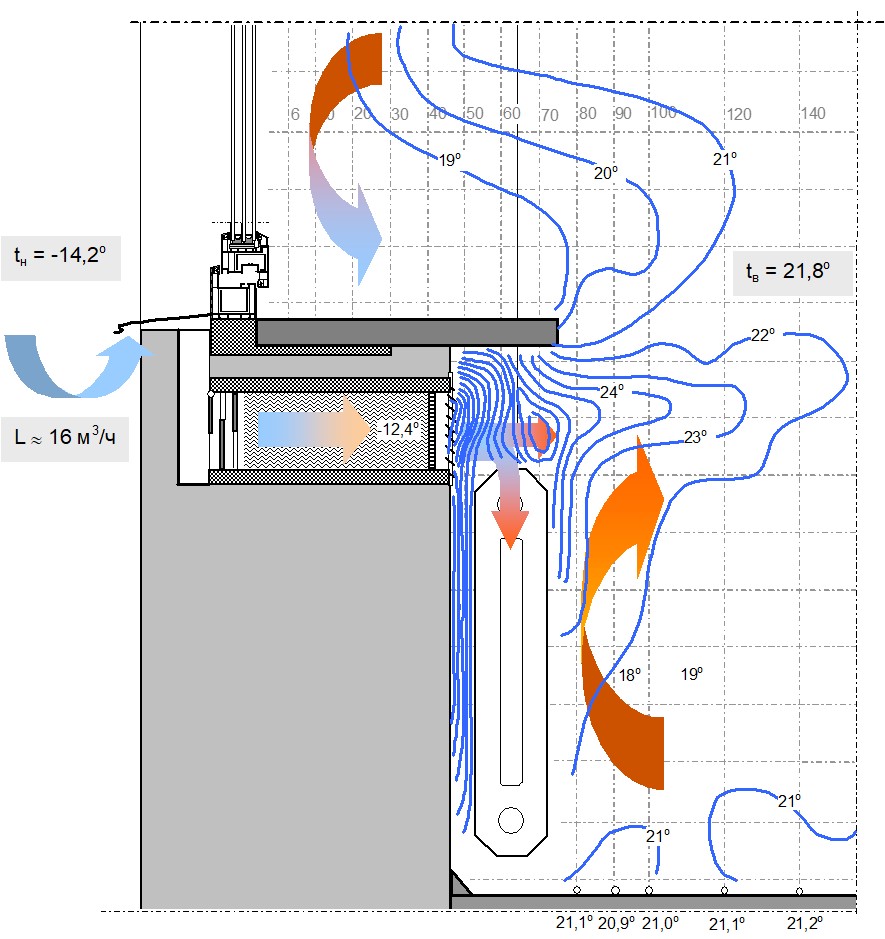

Распределение температур в помещении при установке приточного клапана СВК В-75М
при температуре наружного воздуха -14,2 ^оС и расходе 16 м³/ч

Указания по монтажу клапана СВК В-75

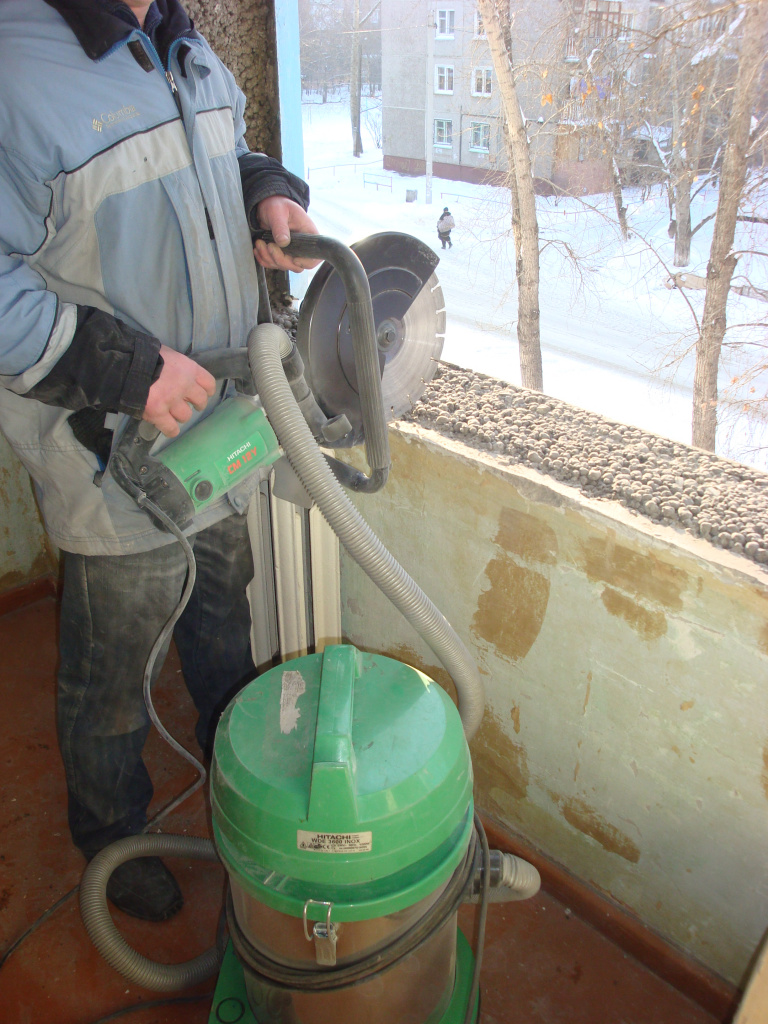

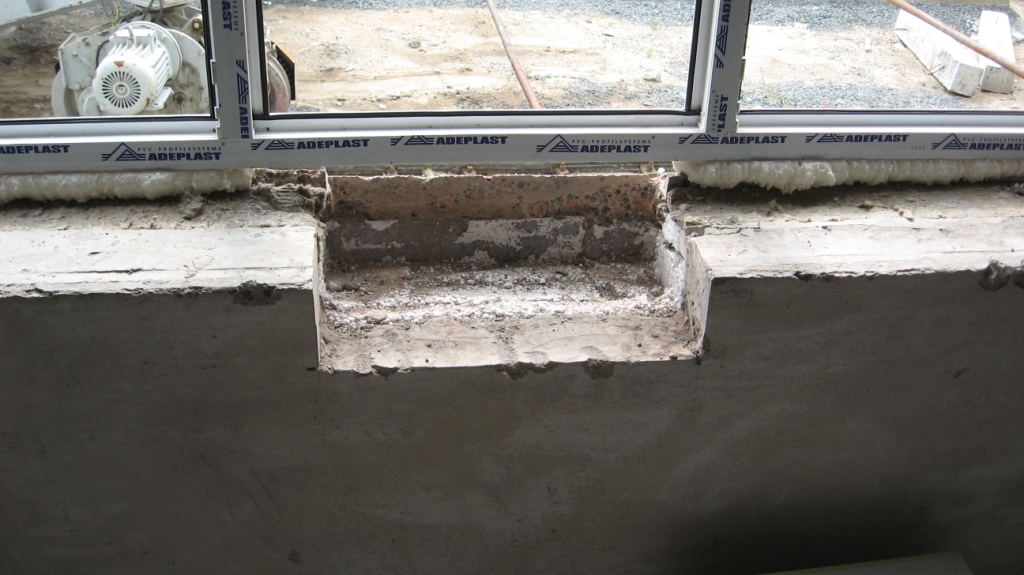

Монтажный проем

Стеновой вентиляционный клапан марки СВК «В-75» устанавливается в подготовленный монтажный проём, устроенный в наружной стене здания под подоконником за отопительным прибором.

Монтажные проёмы под СВК «В-75» могут быть устроены как в процессе строительства или изготовления строительных конструкций, так и при замене оконных блоков.

Стеновой вентиляционный клапан «В-75» устанавливается до монтажа оконных блоков или после, с соблюдением необходимых технологических зазоров.



Монтажный проём устраивается вглубь конструкции стены до оконной четверти

Рекомендуемый размер сечения монтажного проёма – 150(h) х 480 мм.

Монтажный проём устраивается в толще наружной стены за отопительным прибором под подоконником (желательно по оси оконного проёма) до оконной четверти.

Монтажный проём должен выходить за плоскость окна на 20-30 мм.

Подготовка поверхности для установки приточного клапана

Тщательно очистить монтажный проём от мусора.

Увлажнить поверхности монтажного проёма водой.

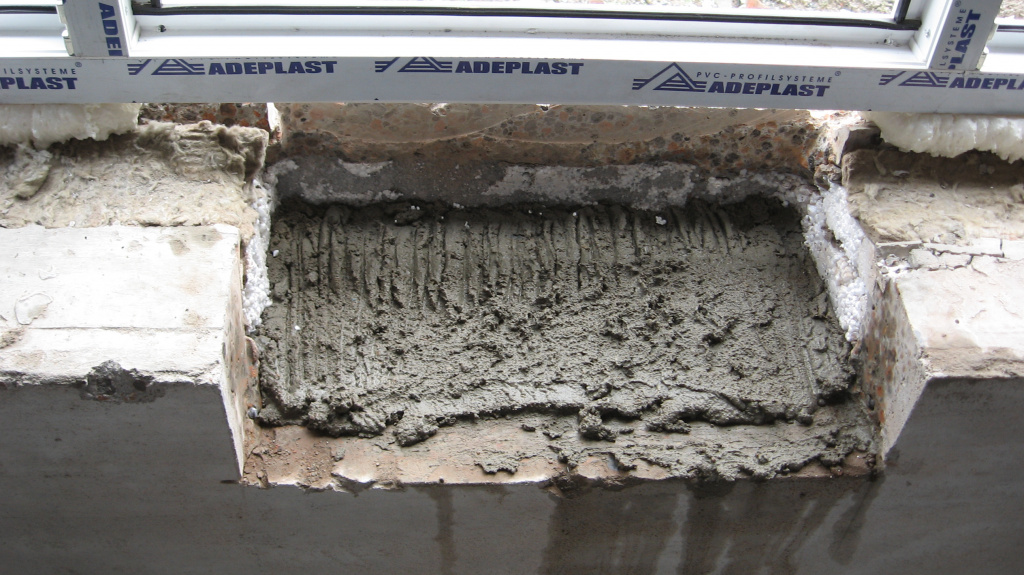

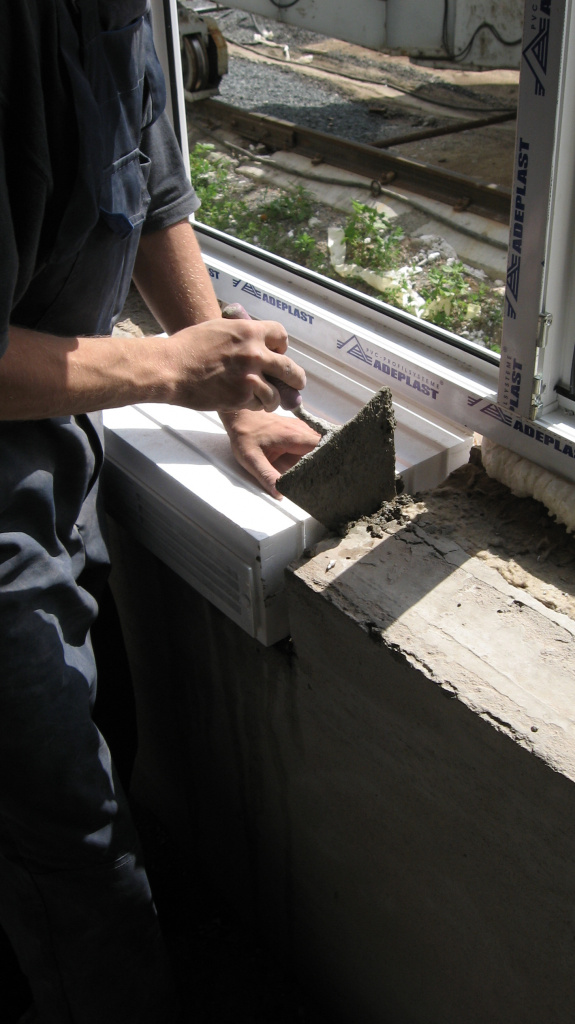

На основании монтажного проёма с помощью зубчатого шпателя выполнить постель из цементно-песчаного раствора.

Ширина постели – 480 мм, глубина – не доходя 30-40 мм до внутренней поверхности стены и оконной четверти

Вдавливая стеновой вентиляционный клапан в цементно-песчаный раствор установить его с помощью строительного уровня в горизонтальное положение. Лицевую поверхность клапана вывести на уровень отделки наружной стены. Заглублять лицевую поверхность клапана в стену не рекомендуется.

Заделать боковые зазоры цементно-песчаным раствором, не доводя его на расстояние 40-50 мм до внутренней поверхности стены и оконной четверти.

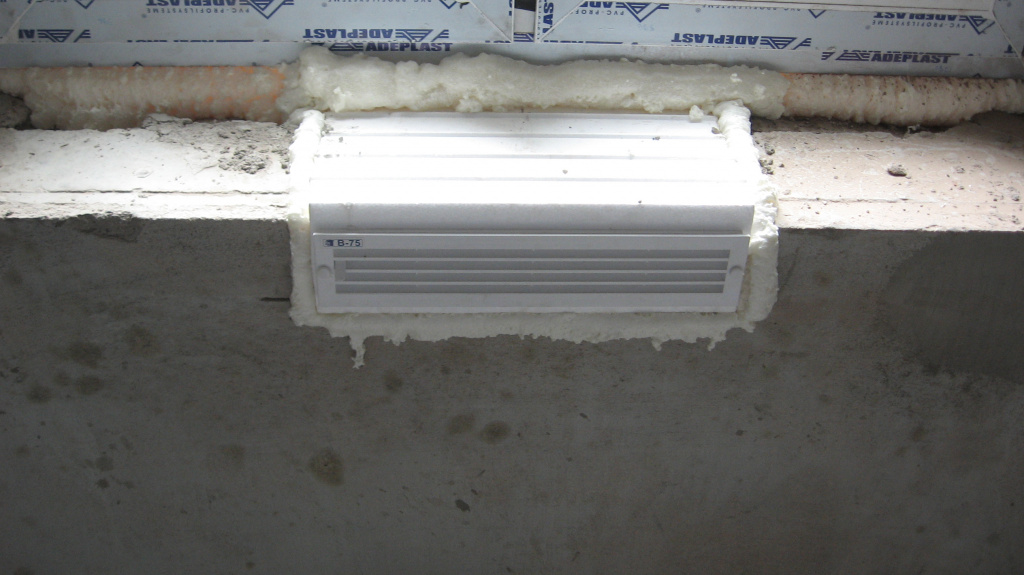

После схватывания цементно-песчаного раствора оставшиеся зазоры заполнить монтажной пеной.

После отверждения монтажной пены срезать её излишки.

Открыть защитную планку задней части корпуса стенового вентиляционного клапана и с помощью монтажной пены приклеить её к противоположной стенке монтажного проёма.

Установить оконный слив с возможностью забора приточного воздуха, для этого между оконным сливом и оконной четвертью оставить щель размером не менее 10(h) х 480 мм.

Установить подоконник.

Открутить регулируемую вентиляционную решетку.

Поверхность стены оштукатурить вровень с лицевой поверхностью стенового вентиляционного клапана.

Снять малярный скотч и вынуть распорный элемент.

Привести регулируемую вентиляционную решетку в рабочее положение и прикрутить её на прежнее место.

Приклеить или поставить декоративные заглушки на саморезы (в зависимости от типа заглушки).



Pdf версия указания по монтажу СВК В-75М



Pdf версия буклет СВК В-75М
