Фильтр HEPA для клапана СВК. Дополнительная очистка воздуха и снижение воздухопроницаемости клапана

Описание

Фильтры сверхтонкой очистки (HEPA) для клапана СВК В-75М предназначены для дополнительной очистки приточного воздуха от мелких частиц пыли. Фильтры HEPA позволяют задерживать более 99% всех частиц величиной более 0,3 микрометра.

Также фильтры HEPA позволяют снизить воздухопроницаемость приточного клапана СВК В-75М.

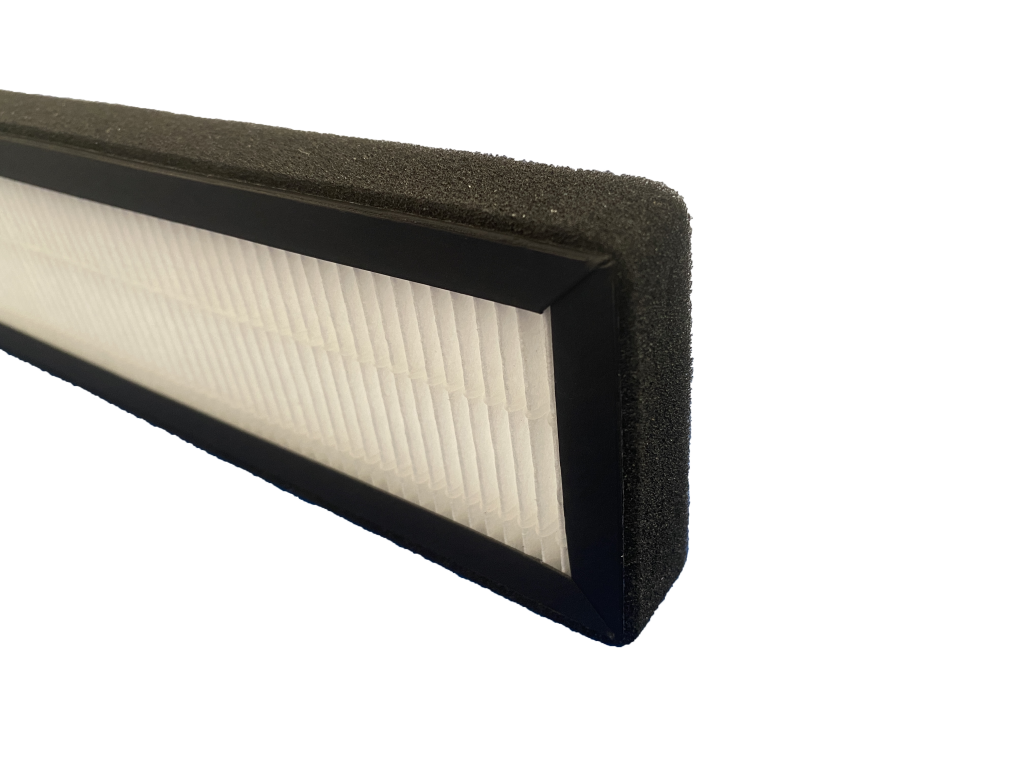

Корпус фильтра выполнен из плотного картона, внутри корпуса расположен фильтрующий материал, сложенный гармошкой. Толщина фильтрующих волокон от 0,5 до 5 микрон (мкм). По контуру корпуса фильтра дополнительно проклеен губчатый уплотнитель. Он необходим для компенсации небольших погрешностей при производстве приточных клапанов и фильтров Hepa.



Фильтр устанавливается перед приточной решеткой (после основного фильтра грубой очистки и шумоглушителя).

Общий срок эффективной работы фильтра HEPA не более 2 лет. Рекомендуемая замена фильтра - раз в год.

В случае отсутствия в клапане фильтра грубой очистки СВК В-75М - срок службы эффективной работы фильтра HEPA будет значительно меньше.

Некоторые покупатели приточных клапанов СВК В-75 недовольны высокой воздухопроницаемости клапана. Периодически появляются жалобы на то, что из приточного клапана "сильно дует". Как правило, это происходит на нижних этажах многоэтажных зданий и в зимнее время.

Установка фильтра HEPA снижает воздухопроницаемость приточного клапана. То есть после установки фильтра HEPA снижается количество воздуха, проходящего через клапан. Установка данного фильтра рекомендуется в первую очередь в зимнее время года.

Результаты испытаний на воздухопроницаемость с установкой и без установки фильтра Hepa проведенных ООО "ТЕХВЕНТ" приведены ниже.

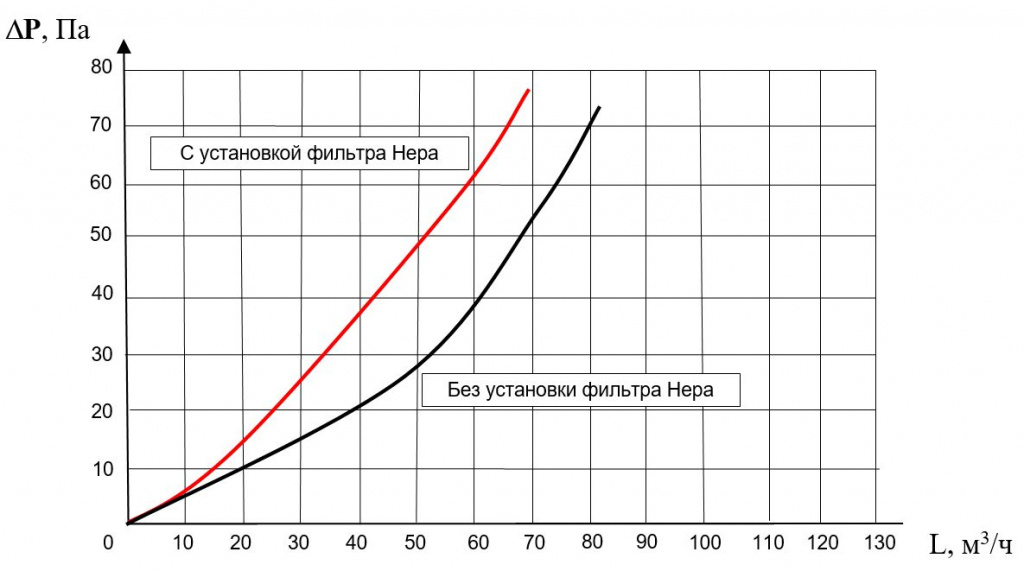

Аэродинамическая характеристика приточного клапана СВК В-75М с установкой (красная линия) и без установки  (черная линия) фильтра Hepa (значения расхода воздуха L при различных перепадах давлений ΔP)

Следует отметить, что испытания были проведены при чистом фильтре Hepa. В процессе эксплуатации фильтр будет загрязняться и воздухопроницаемость будет еще ниже.

Указания по монтажу фильтра сверхтонкой очистки (HEPA)

Снятие решетки приточного клапана

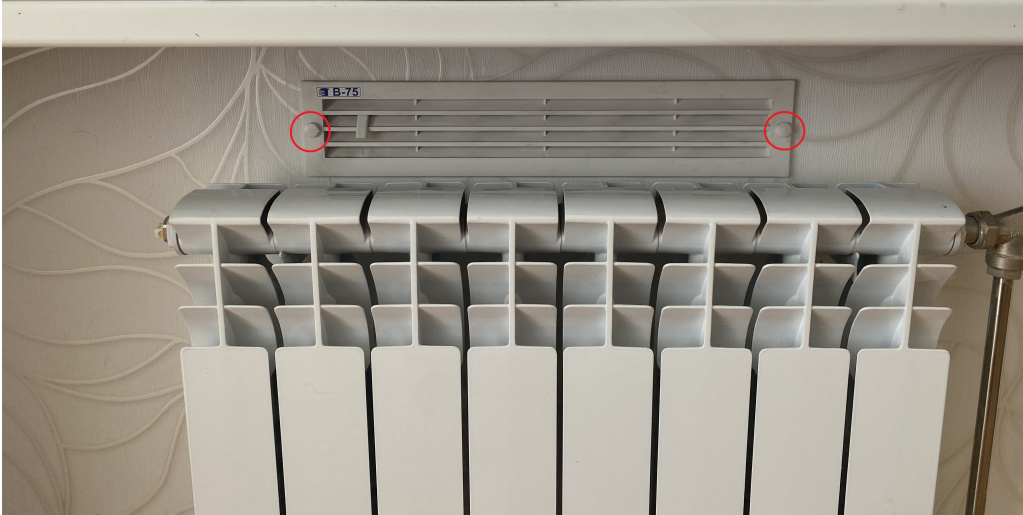

Перед установкой фильтра откручивается регулируемая вентиляционная решетка приточного клапана СВК «В-75».

Решетка закреплена саморезами с двух сторон через декоративные колпачки.

Подготовка места под фильтр и установка фильтра Hepa

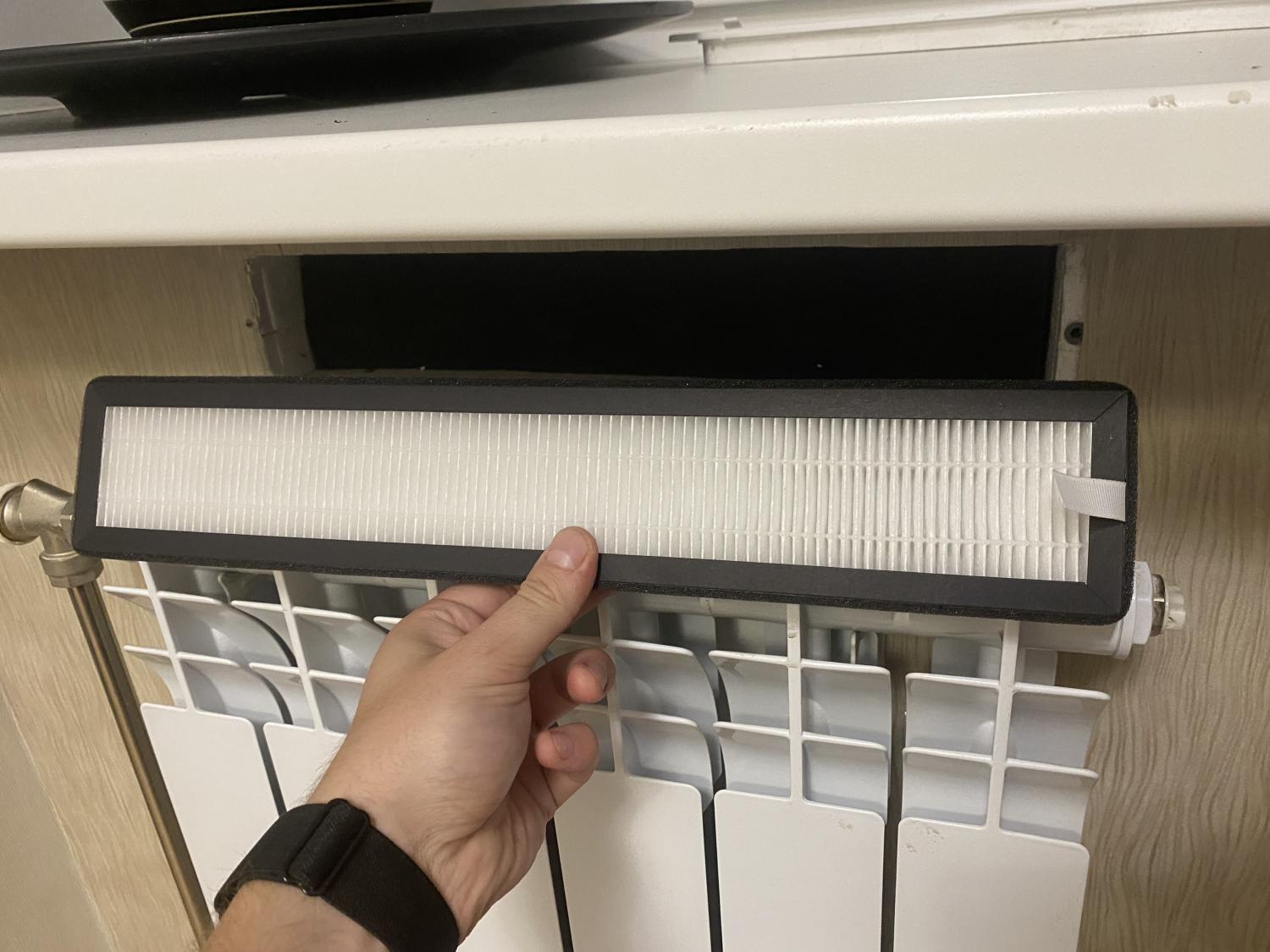

После снятия решетки необходимо немного протолкнуть (на 20 мм) находящиеся внутри шумоглушитель и фильтр, для установки в это пространство фильтра Hepa. При этом предварительно можно их вытащить и промыть в теплой воде.

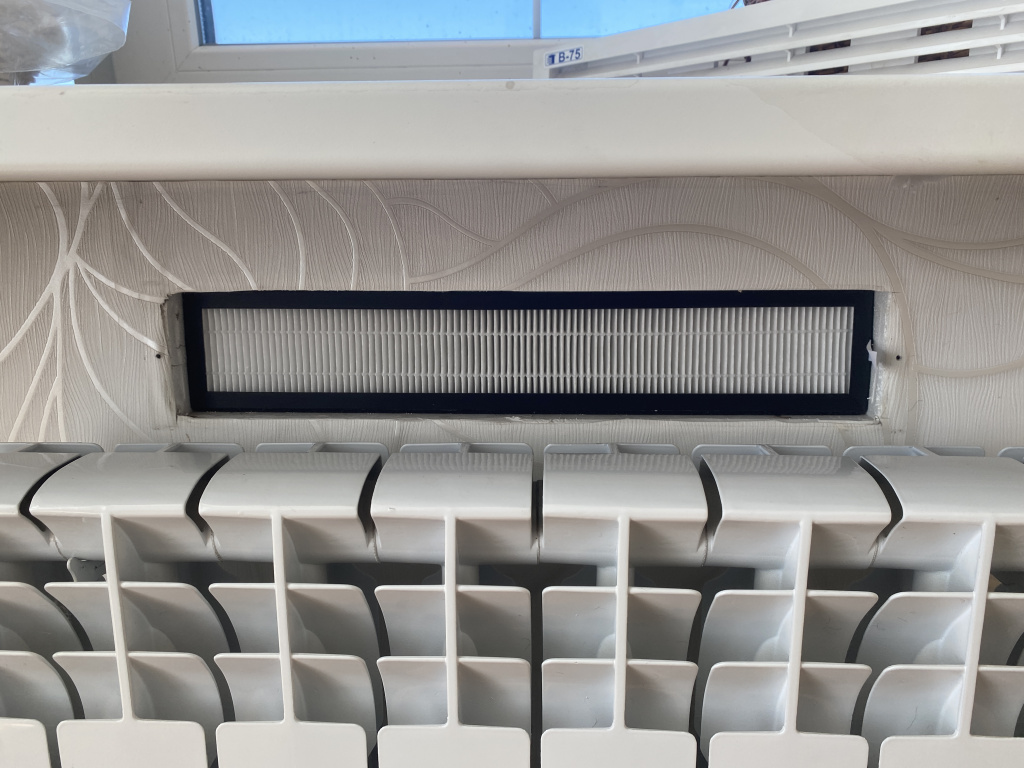

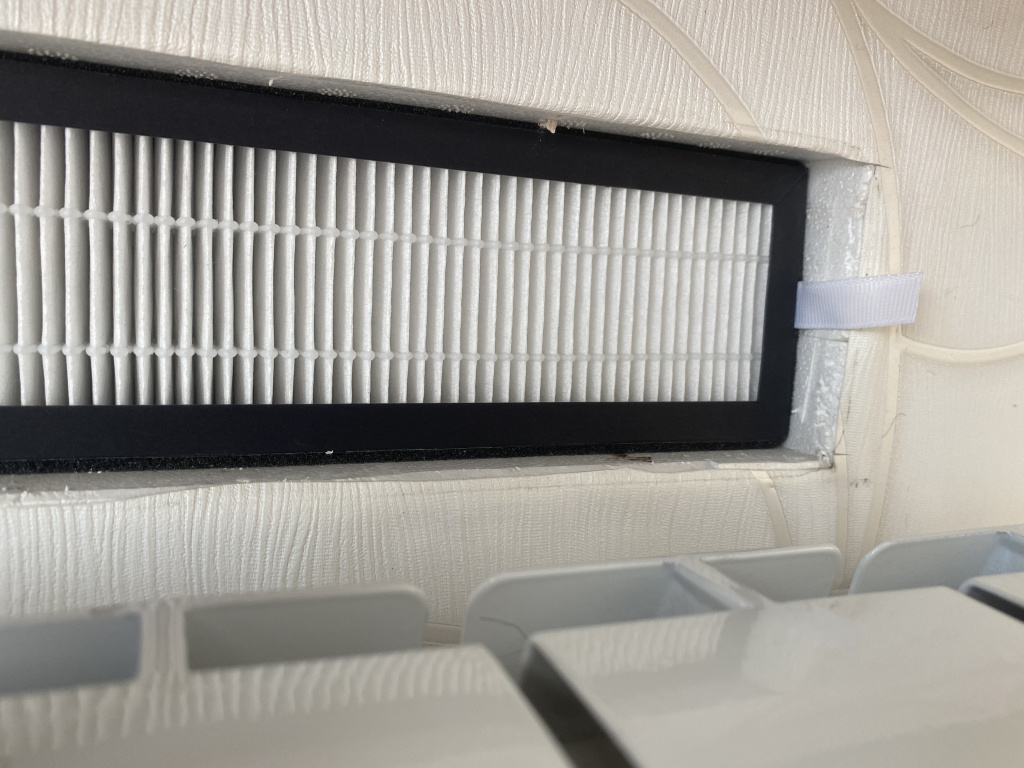

Фильтр устанавливается в проем внутри клапана. Для удобства демонтажа фильтра имеется тканевый флажок, за который можно потянуть "на себя".

Поэтому рекомендуется установка фильтра флажком с лицевой стороны (со стороны помещения).

Установка решетки приточного клапана

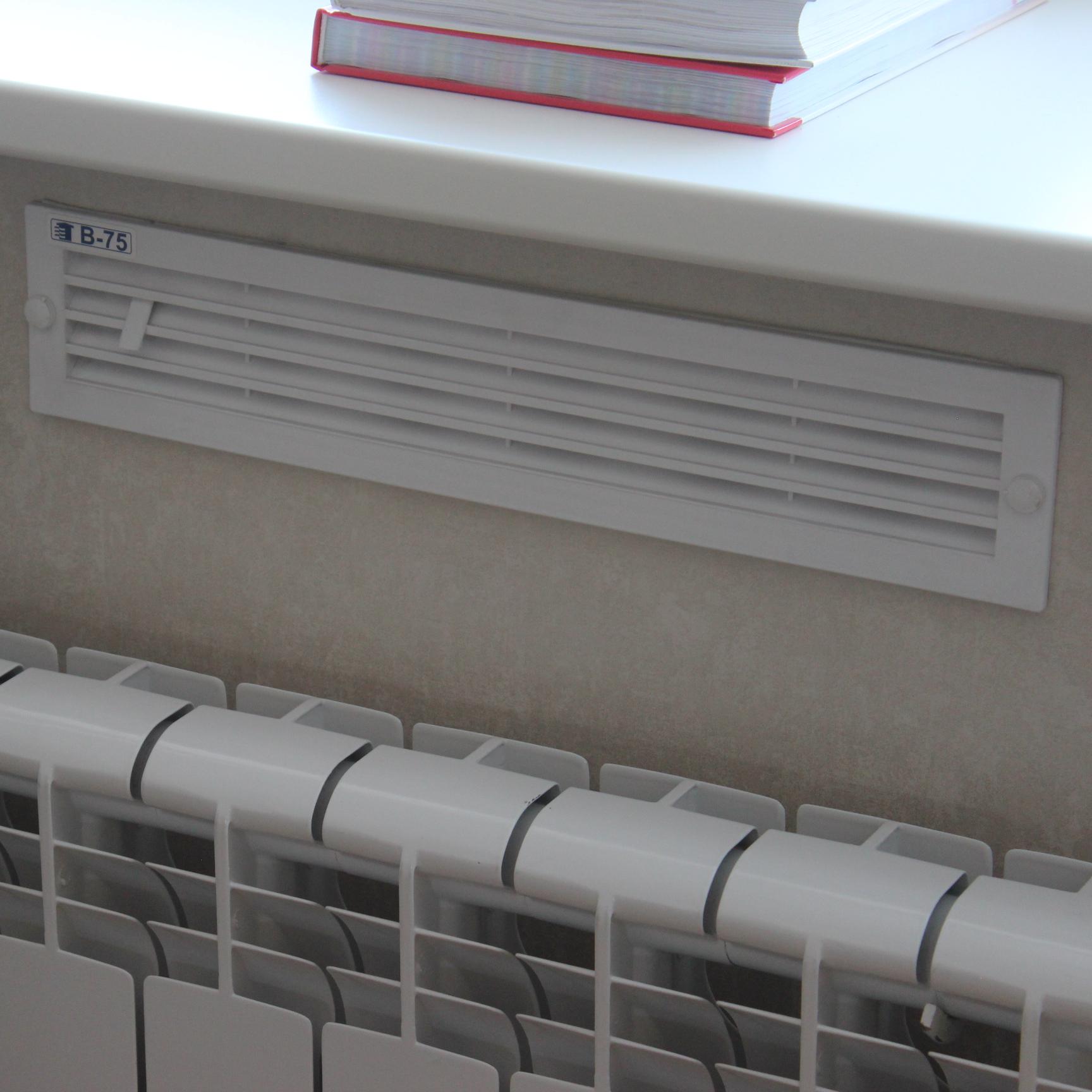

Регулируемая вентиляционная решетка приводится в рабочее положение и прикручивается на прежнее место.



Таким образом, установка фильтров сверхтонкой очистки (HEPA) для клапана СВК В-75М позволит очистить приточный воздух от мелких частиц пыли и снизить воздухопроницаемость приточного клапана.
